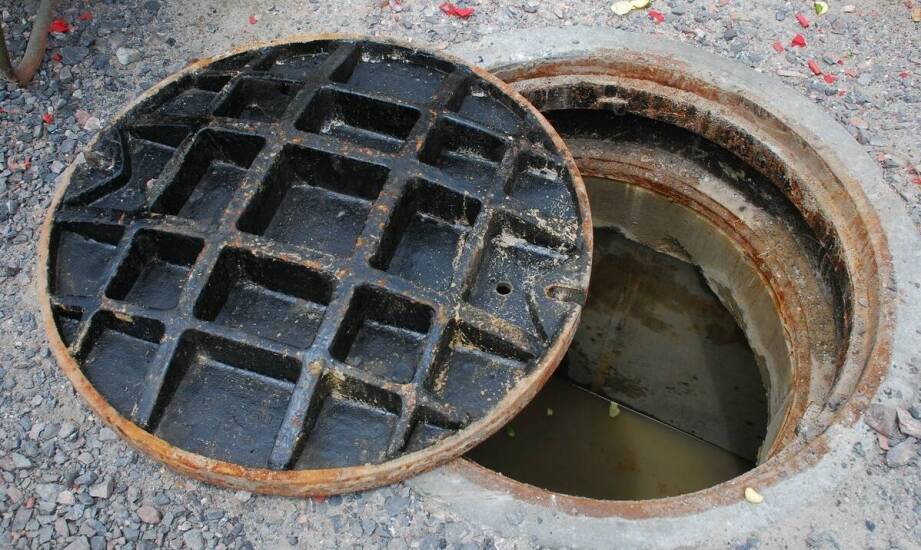

Techniki lokalizowania rur kanalizacyjnych – skuteczne sposoby i zastosowania

Najskuteczniej zlokalizujesz rury kanalizacyjne, łącząc trzy filary: elektromagnetyczną detekcję tras, georadar (GPR) i inspekcję kamerą. Te techniki szybko wskazują przebieg przewodów, głębokość i miejsca nieszczelności, a w razie potrzeby uzupełnisz je o akustykę (geofon, korelator), zadymianie, termografię i metody barwnikowe. Poniżej przedstawiamy, kiedy i jak je stosować, jakie dają wyniki, oraz jak łączyć je w praktycznym scenariuszu B2B.

Przeczytaj również: Jak dobrać kolor rynien miedzianych?

Elektromagnetyczna detekcja tras – kiedy działa najlepiej i jak ją wykonać

Elektromagnetyczna detekcja polega na wprowadzeniu sondy lub przewodu sygnałowego (tzw. sondującego nadajnika) do rury, a następnie śledzeniu jej przebiegu odbiornikiem na powierzchni. Metoda wykorzystuje przewodnictwo elektromagnetyczne i świetnie sprawdza się na nierównym terenie, w miejscach z gęstą infrastrukturą oraz tam, gdzie schematy powykonawcze są niekompletne.

Przeczytaj również: Czy warto zainwestować w dodatkowe wyposażenie do bramy garażowej, takie jak rolety czy markizy?

W praktyce używa się: sond aktywnych (wprowadzanych na sprężynie do rury), przewodów sygnałowych (wpychanych w kanał) lub indukcji na metalowym elemencie (np. włazie, przykanaliku). Odbiornik wyświetla trasę i orientacyjną głębokość, dzięki czemu można precyzyjnie zaznaczyć przebieg bez odkrywek.

Przeczytaj również: Nowoczesne technologie stosowane w budowie domów drewnianych

Zalety: szybkość, dobra dokładność trasy, skuteczność przy dużych odległościach. Ograniczenia: mniejsza pewność w rurach z tworzyw bez elementu przenoszącego sygnał, zakłócenia w pobliżu linii energetycznych i stalowych konstrukcji.

Radarowa technologia GPR (georadar) – kiedy warto sięgnąć po fale wysokiej częstotliwości

Georadar (GPR) emituje fale elektromagnetyczne w grunt i analizuje odbicia od granic warstw oraz obiektów. Jest przydatny, gdy inne metody są mniej precyzyjne, np. przy nieprzewodzących rurach PVC/PP, nieznanej głębokości czy złożonej geologii. Pozwala określić głębokość, średnicę orientacyjną oraz wykryć pustki wokół rury, które często towarzyszą ubytkom gruntu przy nieszczelnościach.

GPR wymaga dobrego doboru anteny (częstotliwość vs. głębokość) i interpretacji. W gruntach silnie uwodnionych lub gliniastych zasięg maleje, ale w zestawie z innymi metodami daje bardzo wiarygodny obraz.

Atuty: bezwykopowość, wizualizacja przekrojów, praca na dużych powierzchniach. Ograniczenia: wrażliwość na warunki gruntu, konieczność kalibracji i doświadczenia interpretatora.

Inspekcja kamerą – precyzyjna diagnoza wnętrza rur

Kamera inspekcyjna dostarcza „wizji w rurach”, czyli realnego obrazu stanu przewodu. Pozwala zidentyfikować uszkodzenia (pęknięcia, przesunięcia, korzenie, wrosty, cofki), spadki, punkty włączeń i miejsca potencjalnych wycieków. Zapis wideo oraz raport z numeracją metrów stanowi twardą dokumentację do odbiorów, inwentaryzacji i napraw bezwykopowych.

W praktyce operator wprowadza kamerę na prowadnicy lub wózku, oznacza metry, zaznacza przeszkody, a w razie potrzeby lokalizuje głowicę na powierzchni (sonda w kamerze). To metoda niezbędna przy ocenie stanu technicznego oraz planowaniu renowacji punktowej lub rękawa.

Akustyczne metody: geofon i korelacja dźwięku w wykrywaniu wycieków

Akustyczne wykrywanie bazuje na dźwiękach generowanych przez przepływ i wycieki. Geofon umożliwia nasłuch przez nawierzchnię – operator porównuje poziom hałasu nad siecią i wskazuje miejsce maksymalnych drgań. Korelacja dźwięku wykorzystuje dwa lub więcej czujników; system porównuje sygnały i matematycznie wylicza odległość do wycieku. To skuteczny duet przy ciśnieniowych odcinkach kanalizacji oraz przypompowniach.

Zalety: precyzyjne namierzenie nieszczelności bez odkrywek, praca także nocą przy mniejszym szumie tła. Ograniczenia: hałaśliwe otoczenie, nawierzchnie tłumiące (gruby asfalt), potrzeba doświadczonego operatora.

Zadymianie i metody barwnikowe – szybkie ujawnianie nieszczelności i nielegalnych włączeń

Zadymianie polega na wtłoczeniu bezpiecznego dymu do sieci i obserwacji miejsc, gdzie wydostaje się na powierzchnię (np. przez odpowietrzenia, pęknięcia, rynny). To skuteczna metoda wykrywania nieszczelności, nielegalnych podłączeń i błędów instalacyjnych. Sprawdza się w terenie zurbanizowanym oraz podczas akcji krótkoterminowych.

Techniki barwnikowe wykorzystują barwniki fluorescencyjne lub spożywcze, wprowadzone do wody. Obserwacja punktów wypływu (studzienki, wyloty, ciek wodny) pozwala prześledzić trasy i nieszczelności. Metoda jest prosta, tania i przydatna przy rozległych obszarach z wieloma możliwymi trasami.

Termografia i próby ciśnieniowe – uzupełniające źródła dowodów

Termografia (kamera termowizyjna) wykrywa różnice temperatur, które mogą ujawnić wilgotne strefy gruntu, infiltrację lub skraplanie. Przydatna w budynkach oraz na krótkich odcinkach, zwłaszcza po deszczu lub przy różnicy temperatur medium i otoczenia.

Próby ciśnieniowe potwierdzają szczelność odcinka. Spadek ciśnienia świadczy o nieszczelności, a w połączeniu z akustyką lub barwnikiem zawężasz lokalizację do kilku metrów. To ważny element odbiorów inwestorskich i ekspertyz.

Jak łączyć metody w praktyce – scenariusze B2B

W projektach B2B liczy się czas, dokumentacja i minimalizacja rozkopów. Najczęściej stosujemy sekwencję: elektromagnetyczna detekcja trasy → georadar dla potwierdzenia głębokości i otoczenia → inspekcja kamerą dla diagnozy wnętrza. Gdy szukamy wycieków: korelator + geofon → zadymianie lub barwnik → lokalna odkrywka lub naprawa bezwykopowa. Taki układ skraca decyzje wykonawcze i ogranicza koszty nawierzchni.

Przykład: magazyn na płycie betonowej, brak planów. Sonda EM wyznacza przykanalik, GPR potwierdza głębokość 1,8 m i pustkę przy kolanie, kamera ujawnia rysę i wrost korzeni. Po korelacji hałasu zawężamy miejsce do 0,7 m – wystarcza niewielka odkrywka i punktowa naprawa tłoczona, bez zamykania ruchu.

Na co zwrócić uwagę przed rozpoczęciem lokalizacji

• Aktualne dane: mapy, inwentaryzacje powykonawcze, dostęp do studni rewizyjnych.
• Warunki gruntu i nawierzchni: wpływ na zasięg GPR i akustyki oraz bezpieczeństwo.
• Dostępność zasilania i dojść: kamera i GPR wymagają stabilnego dostępu do odcinka.
• Bezpieczeństwo: gazometria, wentylacja, oznakowanie prac na drogach.
• Cel projektu: trasa, głębokość, szczelność czy odbiór – od tego zależy dobór technologii.

Kiedy wybrać którą technikę – krótki przewodnik decyzji

• Nieznana trasa w terenie z zabudową: elektromagnetyczna detekcja + GPR.
• Rura z tworzywa, brak sygnału EM: GPR + kamera z sondą lokalizującą.
• Podejrzenie wycieku: korelacja dźwięku + geofon, następnie zadymianie/barwnik.
• Odbiór/ekspertyza: inspekcja TV + próby ciśnieniowe + raport głębokości.
• Duże place składowe, płyty lotniskowe: GPR dla rozległych przekrojów + punktowo EM.

Dlaczego łączyć techniki – argumenty kosztowe i jakościowe

Jedna metoda rzadko odpowie na wszystkie pytania. Połączenie EM + GPR skraca czas poszukiwań, a kamera usuwa wątpliwości diagnostyczne. Akustyka i zadymianie precyzują miejsce naprawy, co obniża koszty odkrywek i przestojów. Dzięki temu planujesz bezwykopowe naprawy, minimalizujesz ingerencję w nawierzchnię i uzyskujesz materiał dowodowy dla zarządcy sieci lub inwestora.

Wsparcie wykonawcze i dokumentacyjne – co otrzymuje klient B2B

Kompleksowe zlecenie obejmuje: wytyczenie trasy i głębokości, nagranie z kamery z opisem uszkodzeń, szkic lub mapę z pikietażem, wskazanie miejsc ryzyka (pustki, kolizje) i rekomendacje technologiczne (np. renowacja punktowa, rękaw, frezowanie wrostów). W razie awarii – szybka interwencja i plan tymczasowego obejścia, a po pracach – inwentaryzacja i dezynfekcja odcinka.

Realizacja w Twojej lokalizacji – szybkie terminy i dowody pomiarowe

Działamy w trybie serwisowym i projektowym, od pojedynczych odcinków po całe zakłady. Jeśli potrzebujesz profesjonalnych pomiarów i raportów, sprawdź lokalizacje kanalizacji w Szczecinie – zapewniamy dobór technologii do warunków, transparentną wycenę oraz pełną dokumentację do odbiorów i przetargów.

Najczęstsze błędy przy lokalizowaniu – czego unikać

Nie opieraj się na jednej metodzie i pojedynczym przebiegu. Unikaj interpretacji GPR bez kalibracji punktami kontrolnymi. Nie pomijaj inspekcji TV – brak wizji to częste źródło nieplanowanych rozkopów. Pamiętaj o warunkach akustycznych (pora dnia) i o oznakowaniu BHP. Zawsze weryfikuj wyniki z dwóch independentnych źródeł, zanim wejdziesz z koparką.

Podsumowanie wartości technik – szybki wybór dla decydentów

Elektromagnetyczna detekcja – szybkie trasowanie i głębokość. Georadar GPR – potwierdzenie przebiegu, wykrywanie pustek i obiektów. Kamera inspekcyjna – diagnoza stanu i dokumentacja. Akustyka (geofon, korelacja) – precyzyjne miejsca wycieków. Zadymianie i barwnik – szybka weryfikacja nieszczelności i nielegalnych włączeń. Termografia i próby ciśnieniowe – dowody uzupełniające. Wspólnie tworzą spójny, efektywny proces lokalizacji i napraw – z kontrolą kosztów i czasu.
